防火墙网关部署与共享上网实战

防火墙在企业网络中通常部署在出口网关位置，承担着内外网隔离、地址转换（NAT）和安全策略执行的核心职责。本实验将模拟真实企业网络环境，实现内网虚拟机通过防火墙共享访问互联网。

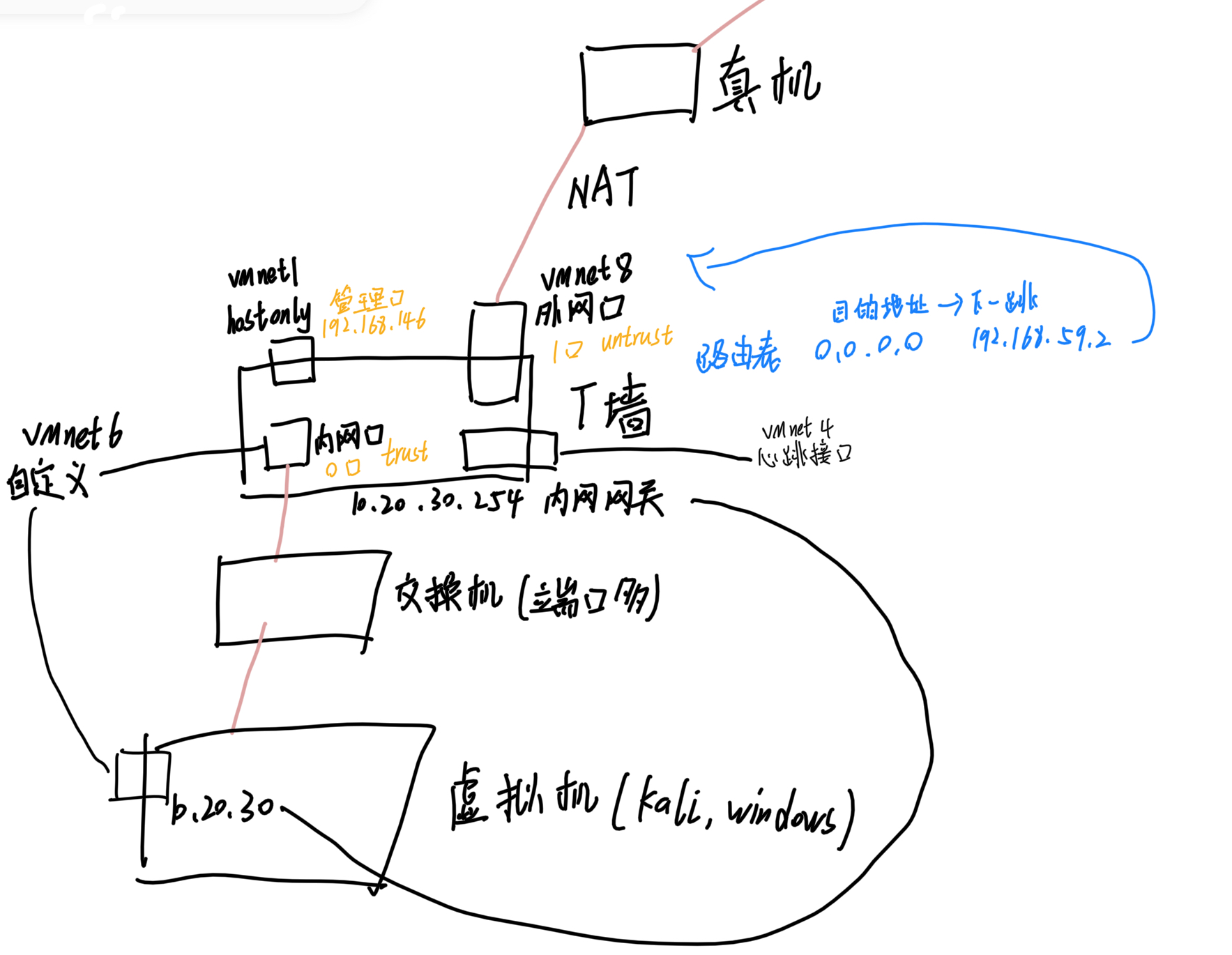

一、实验环境与拓扑设计

  • 虚拟化平台：VMware Workstation

  • 防火墙设备：启明星辰 T 系列防火墙虚拟机（OVA 镜像）

  • 内网测试机：Kali Linux 虚拟机或 Windows 虚拟机

  • 网络接口规划：

    • MGT（管理口）：VMnet1（仅主机模式），用于宿主机登录 Web 管理界面。

    • Trust（内网口）：VMnet6（自定义网络），连接内网测试机，IP 规划为 10.210.310.254/24。

    • Untrust（外网口）：VMnet8（NAT 模式），模拟公网接入，采用 DHCP 自动获取 IP，别名“电信一”。

    • HA（心跳口）：预留。

      2db5137bda0590c699b8b516de2a89d9

二、实验步骤详解

步骤 1：虚拟机导入与网络模式配置

  1. 导入 OVA 镜像：在 VMware 中打开启明 T 墙的 OVA 文件，建议分配 2核 CPU 和 4GB 内存。
  2. 配置虚拟网卡：为虚拟机添加 4 个网络适配器，分别对应上述规划的 VMnet1、VMnet6、VMnet8 和预留口。
  3. 命令行初始化 IP：
    • 启动防火墙，通过 Console 登录（默认账号 admin，密码 FW.admin@4.1）。
    • 进入配置模式，删除原有的管理口 IP，重新配置为与 VMnet1 同网段的 IP。
    • 例如：ip address 192.168.118.118/24（注意启明设备的语法不需要输入掩码位，或与思科设备的空格语法有所区别，具体查阅手册）。

步骤 2：Web 登录与基础接口配置

  1. 通过浏览器访问 https://192.168.118.118，修改密码后登录。
  2. 配置内网接口（Trust）：
    • 进入网络 -> 接口设置。
    • 将连接 VMnet6 的网口绑定至 Trust 区域。
    • 配置 IP 为 10.210.310.254/24。
    • 关键操作：开启该接口的 Ping 和 HTTP/HTTPS 管理权限，以便内网测试连通性。
  3. 配置外网接口（Untrust）：
    • 将连接 VMnet8 的网口绑定至 Untrust 区域。
    • 配置获取方式为 DHCP，建议将接口别名修改为“外网口”以方便识别。

步骤 3：核心业务配置（实现共享上网）

要让内网访问外网，必须完成以下三大核心配置：

  1. 缺省路由配置（网络层连通）：
    • 进入路由设置页面。
    • 添加一条目标地址为 0.0.0.0/0（代表所有公网地址）的静态路由。
    • 下一跳指向外网口（Untrust）获取到的网关地址，或直接指定出接口为“外网口”。
  2. 源 NAT 策略配置（地址转换）：
    • 进入 NAT/地址转换策略页面。
    • 新建源 NAT 规则：
      • 源区域：Trust
      • 目的区域：Untrust
      • 转换动作：将源 IP 转换为出接口（外网口）的 IP 地址（即 PAT 或 Easy IP 模式）。
  3. 安全策略放行（防火墙隔离控制）：
    • 进入安全策略页面。
    • 新建策略允许内网访问外网：
      • 源区域：Trust
      • 目的区域：Untrust
      • 动作：允许（Permit）。

步骤 4：内网 DHCP 服务与测试验证

  1. 开启 DHCP 服务：
    • 在防火墙内网口（Trust）上开启 DHCP 服务。
    • 配置分配的 IP 范围、网关（指向 10.210.310.254）及 DNS（如 223.5.5.5 或 8.8.8.8）。
  2. 终端测试：
    • 将 Kali Linux 的网卡设置为 VMnet6。
    • 检查 Kali 是否成功获取到 10.210.310.x 的 IP 地址。
    • 在 Kali 中执行 ping www.baidu.com，若能收到回复，说明共享上网配置成功！
    • 返回防火墙 Web 界面，通过查看安全策略和 NAT 规则的命中次数，可进一步验证流量是否按预期路径转发。
